公開號(授權）：CN114714608B

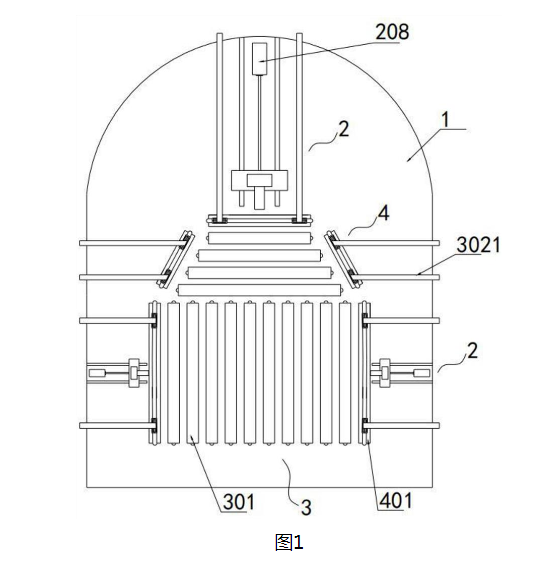

摘要附圖：

專利名稱: 一種用于對頭部放療的熱塑膜自動預成型裝置

專利類型: 發明專利

申請日: 2022-03-23

公開日期（授權）: 2024-02-09

發明人: 鄧海軍; 羅亮; 張黎; 劉廣國; 羅文娟; 稅蓮; 鄧成鳳; 趙清梅

當前專利權人: 四川綿陽四0四醫院

法律狀態/事件: 授權

技術功效語段：[0027] 1.通過定型模塊、壓裝模塊和二次拉伸模塊共同配合，并合理設置定型模塊、壓裝模塊和二次拉伸模塊在熱塑膜中的位置，并限定定型模塊、壓裝模塊和二次拉伸模塊的不同功能，通過壓裝模塊對熱塑膜夾持并帶動其上下運動，而定型模塊則可大致模擬出患者的體表形態，使壓裝模塊在對熱塑模夾持并向下運動時，定型模塊對熱塑膜進行頂升，接著，通過壓裝模塊向上運動，使熱塑膜向上運動，使壓裝模塊失去對熱塑膜的拉伸，此時，二次拉伸模塊對熱塑膜的向上運動進行阻擋，使二次拉伸模塊對熱塑膜未被定型模塊拉伸的部分進行再次拉伸，當拉伸完畢后，壓裝模塊向下運動，將完成拉伸的熱塑膜從壓裝模塊上取下即可，通過定型模塊、壓裝模塊和二次拉伸模塊之間的配合，使得拉伸的熱塑膜在退熱后的形態與患者的頭部形態更加貼合，便于熱塑膜的多次使用，提高使用率，也能夠提高放療效果，降低治療成本。

[0028] 2.本發明通過定型模塊和二次拉伸模塊的配合，使熱塑膜的拉伸更加均勻，且通過本發明拉伸后的熱塑膜無需技師手動再次拉伸，使拉伸的熱塑膜可直接覆蓋在患者體表，并熱塑膜上的網孔均勻回縮，從而使熱塑膜上的網孔回縮保持一致，不僅固定效果好，且使患者更加舒適，使患者體位固定的個體化程度、重復性和可靠性更高，使體表骨性標記更準確，增強治療效果。

摘要：本發明公開了一種用于對頭部放療的熱塑膜自動預成型裝置，屬于臨床放射治療患者體位固定領域，該裝置包括用于固定熱塑膜的壓裝模塊、用于向上拉伸熱塑膜的定型模塊和用于向下拉伸熱塑膜的二次拉伸模塊，且壓裝模塊位于定型模塊外圍，二次拉伸模塊位于定型模塊上方；所述定型模塊包括多個可升降、轉動的主拉伸輥，相鄰兩個主拉伸輥之間間距可調節；所述二次拉伸模塊包括多個可升降、轉動的副拉伸輥，多個副拉伸輥沿?zé)崴苣み吘壱来闻挪�。本發明能有效解決熱塑膜拉伸不均勻的問題，從而使熱塑膜上的網孔在后期的回縮保持一致，避免出現拉伸不均勻的情況，使患者體位固定的個體化程度、重復性和可靠性更高，治療效果更好，舒適度好。
